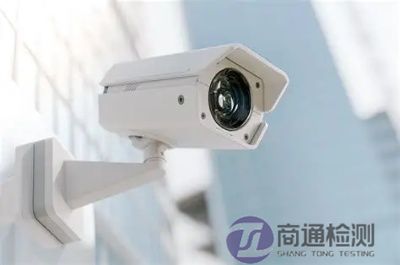

監控攝像頭 CE 認證是其合法進入歐盟市場的強制要求，既確保產品符合歐盟相關安全、電磁兼容及數據合規標準，又能提升市場信任度與競爭力，規避法律風險。

 一、監控攝像頭CE認證EMC測試法規框架

1. 核心指令

   - EMC指令2014/30/EU：強制要求所有電子電氣設備滿足電磁干擾（EMI）和抗干擾（EMS）標準。

   - RED指令2014/53/EU（適用于無線攝像頭）：額外規范射頻性能及頻譜使用。

2. 適用標準

   - EN 55032（替代原EN 55022）：輻射與傳導發射限值

   - EN 61000-6-3（民用環境發射標準）

   - EN 61000-6-1（工業環境抗擾度標準）

   - EN 301 489-1/-17（無線設備專用EMC要求）

 二、監控攝像頭CE認證關鍵測試項目與技術參數

 （一）電磁干擾（EMI）測試

1. 輻射發射（30MHz-6GHz）

   - 測試距離：3m/10m電波暗室

   - 限值要求：

     - 30-230MHz：準峰值≤40dBμV/m

     - 230MHz-1GHz：準峰值≤47dBμV/m

     - 1-6GHz：峰值≤54dBμV/m

2. 傳導發射（150kHz-30MHz）

   - 采用LISN網絡測量電源端口干擾

   - 準峰值限值：66-56dBμV（隨頻率遞減）

 （二）抗擾度（EMS）測試

1. 靜電放電（ESD）

   - 接觸放電：±4kV（空氣放電±8kV）

   - 判定標準：測試后功能不降級（Class B）

2. 射頻場抗擾度（80MHz-6GHz）

   - 場強：3V/m（民用） / 10V/m（工業）

   - 調制方式：80% AM 1kHz正弦波

3. 電快速瞬變脈沖群（EFT/Burst）

   - 電源端口：±1kV（5kHz重復頻率）

   - 信號端口：±0.5kV

4. 浪涌抗擾度（Lightning Surge）

   - 線對線：±1kV

   - 線對地：±2kV

   - 波形：1.2/50μs（電壓波） & 8/20μs（電流波）

 三、監控攝像頭CE認證測試設備與配置要求

1. 實驗室資質

   - 需具備ANSIC63.4或CISPR 16-1-4認證的3m法半電波暗室

   - 測量接收機符合CISPR 16-1-1 Class 1精度

2. 被測設備（EUT）布置

   - 典型配置：

     - 攝像頭主體+最長標配線纜（≥1m）

     - 配套電源適配器（如有）

     - 視頻監控終端（模擬實際負載）

3. 工作模式設置

   - 最大功耗模式運行

   - 持續觸發移動偵測功能

   - 視頻分辨率設置為最高檔

 四、監控攝像頭CE認證設計優化關鍵點

1. PCB布局

   - 關鍵信號線距板邊≥5mm

   - 高速信號線實施3W規則（線間距≥3倍線寬）

2. 濾波設計

   - 電源輸入端部署π型濾波器（共模電感+2×100nF Y電容）

   - 視頻輸出端加裝鐵氧體磁珠（阻抗≥100Ω@100MHz）

3. 屏蔽措施

   - 金屬外殼接縫處使用導電泡棉（縫隙≤λ/20，6GHz對應2.5mm）

   - 透鏡開口加裝透明ITO導電膜（表面電阻≤10Ω/sq）

 五、常見問題解決方案

1. 輻射超標（特定頻點）

   - 案例：433MHz超標12dB

   - 對策：在MCU晶振電源腳添加10Ω電阻+100pF電容組合

2. ESD重啟故障

   - 案例：接觸放電±4kV導致系統復位

   - 對策：

     - 復位線增加TVS二極管（SMAJ5.0CA）

     - 軟件增加看門狗抗干擾算法

3. 無線攝像頭頻偏

   - 案例：2.4GHz WiFi頻偏超過±50kHz

   - 對策：優化PLL環路濾波器參數（帶寬≤100kHz）
